IDEAK1-02-141智能控制控制器的應用  來源：http://www.forollcaster.cn/

巨川電氣有限公司IDEAK1-XX系列智能動力控制器以軍工科技理念進行設計，規范的流程開發，采用已在軍工科研中廣泛應用的FPGA控制技術為核心，通過微電子技術,數據傳輸技術，軟件技術，液晶顯示等技術和手段的應用，徹底解決了傳統電機控制保護產品能耗高，安全可靠性差，分立元件多，接線復雜，調試維護煩等問題。IDEA-XX系列智能動力控制器以全新的思路對民用建筑中風機，水泵控制箱內控制回路進行創新設計，用弱電信號控制接觸器，控制與保護開關的動作，操作面板用液晶顯示的人機界面進行控制，簡單，明了。 IDEAK1-XX系列智能動力控制器符合國家相關產業政策及國家標準，節能，環保，使用壽命長，隸屬于《國家戰略性新興產業發展規劃》七大戰略性新興產業之一。

• 更智能

• 軟件智能數字控制代替機械模擬控制 本設備主芯片控制采用微處理技術設計原理，全數字處理方式，精確的控制了每一個控制環節，而傳統的設備采用機械模擬控制方式，在控制與操作上都不能達到精確控制，操作也很繁瑣，排除故障也很麻煩。

• 具有設備狀態記憶功能； 本設備具有對故障，短路等信息記錄，還有設備運行時的狀態記憶，而傳統的設備沒有記憶功能，只能靠人工去判斷與操作。

• 在設備運行時狀態的提醒。

• 中文顯示線路狀態，報警信息顯示屏提醒功能。

• 密碼保護功能，防止誤操作或惡意操作。

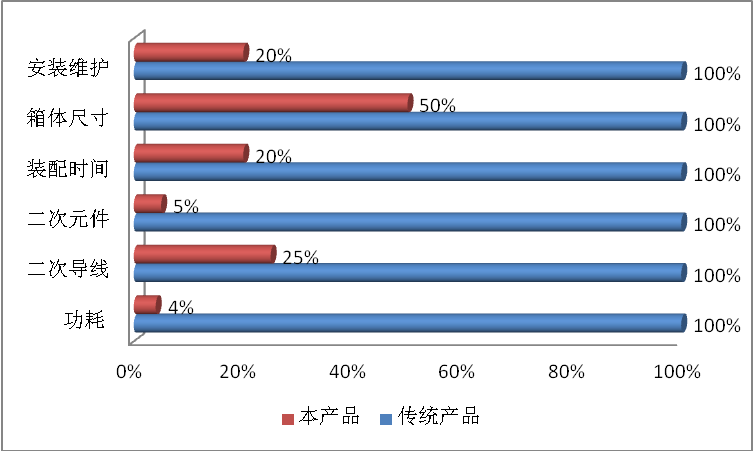

• 更節能



• 更可靠

• 電子PCB板工藝 采用SMT自動貼片工藝技術，減少人為貼片故障率。 集成模塊的電子線路板采用三防處理工藝手段和方法，防潮防鹽霧。

• 產品結構 采用數據線接線方式，接口密封，具有防塵擋板； 采用防火耐高溫材料；

• 線路是集成電路，大大降低了二次線的數量，減少故障點90%。

• 更安全

• 集成電路代替AC220V二次線路； 本設備采用的是微電子線路走法，安全可靠，接線簡單明了，而傳統設備的每一根二次線路基本都帶有AC220V電壓，對人的安全造成危險。在安裝與檢修時都有安全隱患。

• 在短路或過載時，本機二次線路與二次元件很少，避免了電氣火災等事故的發生。

• 定時提醒用戶對該產品的維護。

產品基本功能

1、人機界面

產品采用兩種顯示方式：LCD液晶顯示采用中文字幕顯示當前的運行狀態，并實時顯示各類設備的信號、運行、故障等。同時LED發光二極管無需操作，自動提示控制器的工作情況，可指示當前是否工作，工作是否正常，操作簡便。

2、控制方案設定及操作功能

產品的顯示器上明確的按鍵指示，包括方向鍵、確定鍵及復位鍵(←↑→↓ ■○)。通過按鍵的操作，可以在液晶顯示面板上進行電機的起停控制設定，通過進入設置狀態可以進行參數設定、如延時起動、自動輪換、輪換時間等。以圖集為基礎，保證各種控制方案的可執行性及簡易性。

3、信號觸點輸入、輸出

新式的端子接線方式：在控制與保護模塊上直接標明輸入的信號端子號，例如：CPS1 A1.A2；CPS1 05.08等。無需對線號進行編制或對照原理圖出接線圖，簡單快捷，不會出現人為的接線故障。如果在是使用過程中出現故障后，可根據操作顯示器的故障原因對照相應的接線端子排查故障即可。

(1) 在控制與保護模塊上直接標明輸入的信號端子號，例如：CPS1 A1.A2；CPS1 05.08等；

(2) 自帶自動信號輸入端口，例如液位信號SL1，SL2，SL3；樓宇信號K1，K2；消防信號F1，F(xiàn)2，F(xiàn)3等。

4、通信功能

根據設計的需求，預留通信接口，可并入其他自動化控制系統或中心。

5、安裝方式

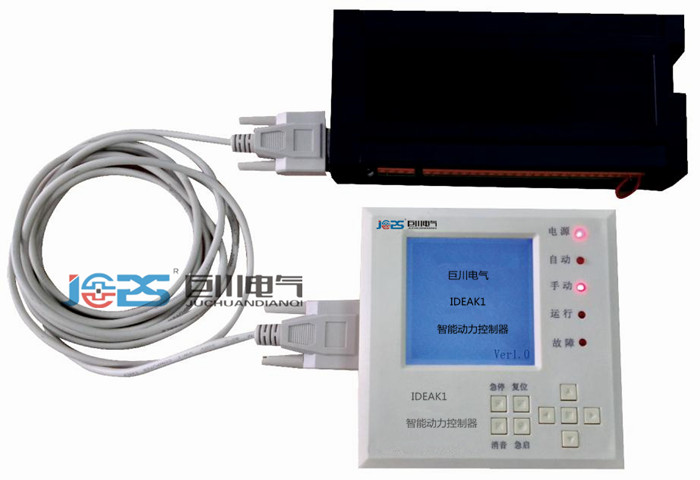

CPS控制保護開關裝在箱體內部，為主電路元器件；IDEAK1智能動力控制器分為兩部分：操作顯示器及控制與保護模塊，控制與保護模塊安裝在箱內，操作顯示器安裝在箱門上便于操作，兩者由數據電纜線連接。

安裝尺寸與接線圖：

 IDEAK1-10接線原理圖

       IDEAK1-11接線原理圖

    IDEAK1-12接線原理圖

    IDEAK1-13接線原理圖

     IDEAK1-21接線原理圖

    IDEAK1-22接線原理圖

.

最終解釋權貴巨川電氣所有，選型訂貨請咨詢巨川電氣！
