巨川電氣YK-M2系列智能動力控制器選型表    來源：http://www.forollcaster.cn/

巨川電氣有限公司YK-M2智能動力控制器以軍工科技理念進行設計，規范的流程開發，采用已在軍工科研中廣泛應用的FPGA控制技術為核心，通過微電子技術,數據傳輸技術，軟件技術，液晶顯示等技術和手段的應用，徹底解決了傳統電機控制保護產品能耗高，安全可靠性差，分立元件多，接線復雜，調試維護煩等問題。IDEA-XX系列電機控制模塊以全新的思路對民用建筑中風機，水泵控制箱內控制回路進行創新設計，用弱電信號控制接觸器，控制與保護開關的動作，操作面板用液晶顯示的人機界面進行控制，簡單，明了。 IDEAK1-XX系列電機控制模塊符合國家相關產業政策及國家標準，節能，環保，使用壽命長，隸屬于《國家戰略性新興產業發展規劃》七大戰略性新興產業之一。

YK-M2智能動力控制器產品結構

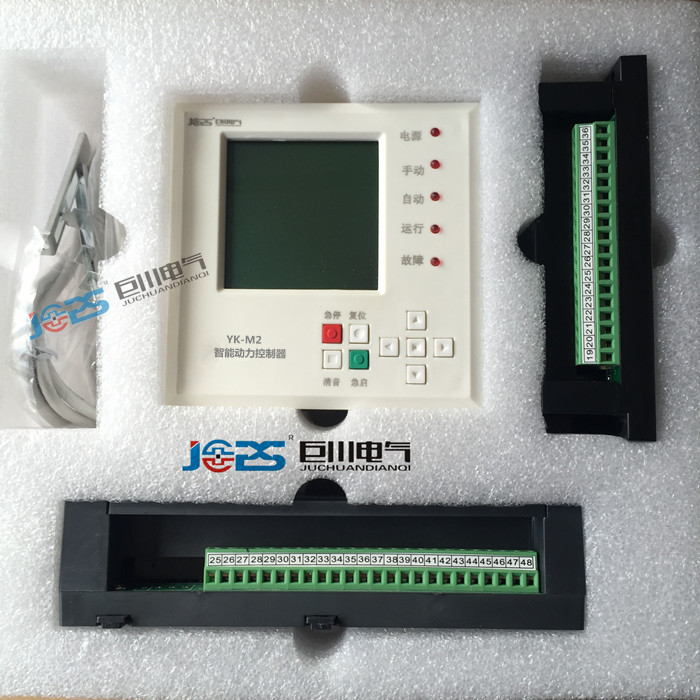

YK-M2智能動力控制器主要由操作顯示器與控制模塊構成，兩者之間采用數據電纜線連接。操作顯示器：采用人性化設計，顯示清晰明亮，防止人眼視覺疲勞，面板采用激光噴印技術，美觀耐用。其深度只有44mm，在定制箱體時無需考慮附加深度，可節約箱體的整體空間。控制模塊有接線端子蓋保證接線的安全性及直觀性。操作顯示器可直觀顯示當前電機工作狀態并對系統進行控制操作，具有手動、自動工作模式。通過控制按鈕，可以設定系統工作狀態，實現運行、停止等功能。

控制模塊：分為主模塊與輔助模塊，它的作用是實現CPS(KB0)的各種工作狀態和其它控制輸入信號的巡回檢測，保證其安全可靠的運行。可查詢CPS(KB0)運行狀態觸點、控制線圈、消防信號、應急信號、自動信號、樓宇信號、消防栓等狀態，并根據預先設定的程序進行工作。

YK-M2智能動力控制器產品特點

傳統電機的二次控制，采用指示燈、控制按鈕、熔斷器、中間繼電器、時間繼電器等分離元器件，根據功能要求，通過二次線進行連接，實現對一次設備工作的控制、監測、調節、保護等。由于采用的分離元器件方式，所以存在以上諸多問題：安全性和可靠性差，設計繁瑣，安裝調試難度大、時間長，占用空間大，控制箱、配電箱尺寸大，能耗高，運行費用高，

所需耗材多，安裝人工成本高，受環境溫度、濕度影響大等

YK-M2智能動力控制器以FPGA控制技術為核心，通過微電子技術、數據傳輸技術、軟件技術、液晶顯示等技術的應用，將電機二次控制的重大突破。產品主要特點體現在：

1、節能降耗效果明顯——節約能耗75%

2、節約人力成本、原料成本

3、安全性好

4、可靠性高

5、電磁兼容性能優

6、使用方便

7、體積小、安裝簡單

8、維護簡單

YK-M2智能動力控制器產品基本功能

1、人機界面

產品采用兩種顯示方式：LCD液晶顯示采用中文字幕顯示當前的運行狀態，并實時顯示各類設備的信號、運行、故障等。同時LED發光二極管無需操作，自動提示控制器的工作情況，可指示當前是否工作，工作是否正常，操作簡便。

2、控制方案設定及操作功能

產品的顯示器上明確的按鍵指示，包括方向鍵、確定鍵及復位鍵(←↑→↓ ■○)。通過按鍵的操作，可以在液晶顯示面板上進行電機的起停控制設定，通過進入設置狀態可以進行參數設定、如延時起動、自動輪換、輪換時間等。以圖集為基礎，保證各種控制方案的可執行性及簡易性。

3、信號觸點輸入、輸出

新式的端子接線方式：在控制與保護模塊上直接標明輸入的信號端子號，例如：CPS1 A1.A2；CPS1 05.08等。無需對線號進行編制或對照原理圖出接線圖，簡單快捷，不會出現人為的接線故障。如果在是使用過程中出現故障后，可根據操作顯示器的故障原因對照相應的接線端子排查故障即可。

(1) 在控制與保護模塊上直接標明輸入的信號端子號，例如：CPS1 A1.A2；CPS1 05.08等；

(2) 自帶自動信號輸入端口，例如液位信號SL1，SL2，SL3；樓宇信號K1，K2；消防信號F1，F2，F3等。

4、通信功能

根據設計的需求，預留通信接口，可并入其他自動化控制系統或中心。

5、安裝方式

CPS控制保護開關裝在箱體內部，為主電路元器件；YK-M2智能動力控制器分為兩部分：操作顯示器及控制與保護模塊，控制與保護模塊安裝在箱內，操作顯示器安裝在箱門上便于操作，兩者由數據電纜線連接。

YK-M2智能動力控制器選型：

序號 型  號 說  明

1 YK-M1/YF 排煙風機

2 YK-M1/JF 加壓風機

3 YK-M1/DF 兩用單速風機

4 YK-M1/XF 消防兼平時雙速風機

5 YK-M1/SF 平時雙速風機

6 YK-M1/TF 普通風機

7 YK-M1/LF 射流風機

8 YK-M2/YF 排煙風機

9 YK-M2/JF 加壓風機

10 YK-M2/DF 兩用單速風機

11 YK-M2/XF 消防兼平時雙速風機

12 YK-M2/SF 平時雙速風機

13 YK-M2/TF 普通風機

14 YK-M2/LF 射流風機

15 YK-M3/YF 排煙風機

16 YK-M3/JF 加壓風機

17 YK-M3/DF 兩用單速風機

18 YK-M3/XF 消防兼平時雙速風機

19 YK-M3/SF 平時雙速風機

20 YK-M3/TF 普通風機

21 YK-M3/LF 射流風機

22 YK-M1/R1 1臺熱水循環泵

23 YK-M1/R2 2臺熱水循環泵

24 YK-M1/R3 3臺熱水循環泵

25 YK-M1/R4 4臺熱水循環泵

26 YK-M1/R5 5臺熱水循環泵

27 YK-M1/L1 1臺冷凍（冷卻）循環泵

28 YK-M1/L2 2臺冷凍（冷卻）循環泵

29 YK-M1/L3 3臺冷凍（冷卻）循環泵

30 YK-M1/L4 4臺冷凍（冷卻）循環泵

31 YK-M1/L5 5臺冷凍（冷卻）循環泵

32 YK-M1/P1 1臺給水排水泵

33 YK-M1/P2 2臺給水排水泵

34 YK-M1/P3 3臺給水排水泵

35 YK-M1/P4 4臺給水排水泵

36 YK-M1/P5 5臺給水排水泵

37 YK-M2/R1 1臺熱水循環泵

38 YK-M2/R2 2臺熱水循環泵

39 YK-M2/R3 3臺熱水循環泵

40 YK-M2/R4 4臺熱水循環泵

41 YK-M2/R5 5臺熱水循環泵

42 YK-M2/L1 1臺冷凍（冷卻）循環泵

43 YK-M2/L2 2臺冷凍（冷卻）循環泵

44 YK-M2/L3 3臺冷凍（冷卻）循環泵

45 YK-M2/L4 4臺冷凍（冷卻）循環泵

46 YK-M2/L5 5臺冷凍（冷卻）循環泵

47 YK-M2/P1 1臺給水排水泵

48 YK-M2/P2 2臺給水排水泵

49 YK-M2/P3 3臺給水排水泵

50 YK-M2/P4 4臺給水排水泵

51 YK-M2/P5 5臺給水排水泵

52 YK-M3/R1 1臺熱水循環泵

53 YK-M3/R2 2臺熱水循環泵

54 YK-M3/R3 3臺熱水循環泵

55 YK-M3/R4 4臺熱水循環泵

56 YK-M3/R5 5臺熱水循環泵

57 YK-M3/L1 1臺冷凍（冷卻）循環泵

58 YK-M3/L2 2臺冷凍（冷卻）循環泵

59 YK-M3/L3 3臺冷凍（冷卻）循環泵

60 YK-M3/L4 4臺冷凍（冷卻）循環泵

61 YK-M3/L5 5臺冷凍（冷卻）循環泵

62 YK-M3/P1 1臺給水排水泵

63 YK-M3/P2 2臺給水排水泵

64 YK-M3/P3 3臺給水排水泵

65 YK-M3/P4 4臺給水排水泵

66 YK-M3/P5 5臺給水排水泵

YK-M2其他說明

1.設計依據：

風機類符合國家建筑標準設計圖集常用風機控制電路圖10D303-2

水泵類符合國家建筑標準設計圖集常用水泵控制電路圖10D303-3

2.設計說明：

其他風機類或水泵類圖紙，按國家標準圖集號我公司給予定制。

3.應急按鈕

根據實際電機控制的需要，在模塊接線端子上留有應急按鈕接線端子，客戶在使用時，可將面板上或消防控制中心等應急按鈕引線至此接線端口上。

4.其他領域應用

其他領域可參照使用，特殊要求可非標設計，請提供相關的技術參數及設計圖紙。

5.分立元件的應用

在工程設計中，如一次主回路采用分立元件，其二次控制同樣也可采用電機控制模塊。控制電路圖可根據國際標準設計圖集10D303-2~3，由我公司提供相應的電機控制模塊轉化應用圖紙。

YK-M2智能動力控制器最終解釋權歸巨川電氣所有，訂貨報價請聯系巨川電氣！
