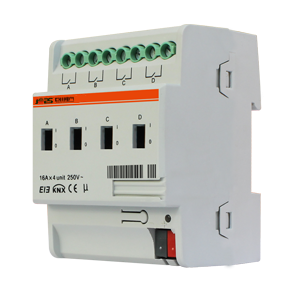

產品型號：RL/50-4.16.NF、RL/50-6.16.NF

1.具備多回路順序延時啟動功能避免同時啟動對電網的沖擊
2.每個回路、場景、區域、序列都有備注信息
3.可向總線輸送電源
4.執行場景命令后立即向監控中心返回各個回路的實際電流值
5.具有壞燈檢測功能，可實時檢測回路電流并反饋給中央控制軟件
產品名稱：4路、6路、8路20A自鎖型開關控制器
產品型號：RL/50-4.20.L、RL/50-6.20.L、RL/50-8.20.L
產品型號：RL/50-4.16.N、RL/50-6.16.N、RL/50-8.16.N
產品型號：RL/50-4.20.LF、RL/50-6.20.LF
產品型號：TM/50-1
產品型號：DM/50-4.5、DM/50-6.3
產品型號：SW/50-4.T、SW/50-6.T
產品型號：PW/50-18.2.D
執行標準：
安裝尺寸：標準35mm導軌安裝

1.具有4/6/8回路20A自鎖繼電器輸出
2.自帶面向全局的場景控制器
3.***多可以存儲200種場景
4.各個回路可以單獨控制輸出，也可以通過子網場景/全局場景控制輸出
5.可以通過網絡啟動場景運行
6.每個回路都具有緊急直通開關
7.無需斷電的遠程軟件復位功能
8.設備重啟可以設置選擇各回路為關狀態或者恢復重啟前狀態
9.具有遠程編程、檢測和管理功能
10.具有機械自鎖功能，停電后可保持回路開關狀態不變

一、RL/50-4.16.NF繼電器控制模塊產品應用領域：

產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控！

RL/50-4.16.NF繼電器控制模塊價格，RL/50-4.16.NF繼電器控制模塊型號，RL/50-6.16.N繼電器控制模塊廠家，

二、RL/50-4.16.NF繼電器控制模塊功能特點

1. 1-12路繼電器開關輸出單元

2. 自帶場景控制器，多達128個場景

3. 每個回路具有燈具保護延時（0-60分鐘）

4. 每個回路具有分批開啟延時（0-25秒）

5. 繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景

三、RL/50-4.16.NF繼電器控制模塊安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

3． 典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)

2、運行和通信狀態指示。

3、手動控制開關,現場實驗按鈕。

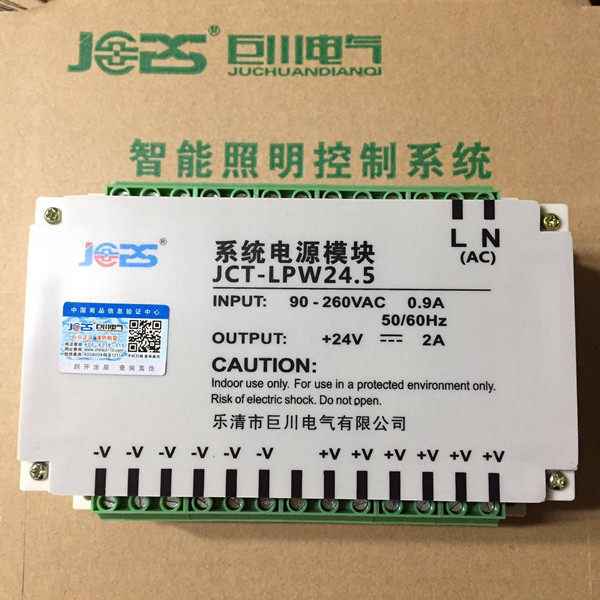

4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定

5、RM/50-6.20.SF智能照明模塊擴展接口

四、RL/50-4.16.NF繼電器控制模塊系列智能燈光控制系統網絡拓撲圖：

設備安裝應嚴格按照接線標識和端子的插接方向安裝，剝開的金屬線頭（8mm）應保證完整的放入端子的接線孔中，再擰緊鏍釘，安裝時應避免剝開的金屬線頭過長外露或緊固鏍釘松動，否則將會引發嚴重事故。安裝線徑建議選擇多股BVR線（線徑據實際負荷選擇）。

1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或2芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

五、巨川電氣智能照明控制器選型

六、功能及操作說明

1、 繼電器開關手動控制

本模塊除接收外部信號進行開關控制外，也可手動控制開關。

通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。

2、 本機設備號

設備ID必須通過“JCT系統控制軟件”設置，設置見軟件說明。

3、 場景

多達128個場景，每個場景由任意回路組合而成。場景必須通過“JCT 系統控制軟件”來設置，設置見軟件說明。

4、 回路開啟和保護延時

回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。

注：開啟延時值范圍為0.0～25.0秒。

回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。

注：保護延時值范圍為00～60分。

開啟延時值、保護延時值必須通過“JCT系統控制軟件”來設置，設置見其說明。

5、 重啟后運行場設置（上電恢復場景設置）

如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。

如系統設置為指定的場，本機重啟后，將運行指定的場景。

設置要通過“JCT系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。

八、常見故障處理

1、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確；

2、無輸出控制----檢查輸出控制線是否連接正確；

3、控制器不工作 ----檢查開關DC12V電源是否連接正確；

               4. 無通信-----檢查通信線路、通信端口安裝是否正確；

智能照明控制模塊使用提示：

1、安裝前請認真閱讀產品使用說明書。

2、嚴禁擅自拆封產品。

3、本裝置必須由具有專業資格的人員進行安裝作業。

4、嚴禁濕手操作控制器，以防發生電擊事故。

5、不要安裝在外磁場大于5倍的地方，否則會導致產品不正常工作。

6、產品安裝場所應無爆炸危險、無腐蝕性氣體、并應注意防潮、防塵、防振動和避免日曬。

7、安裝前請檢查產品是否相符，并按說明書要求進行調試，產品功能正常、動作可靠、確認完好無損，方可安裝。

8、本產品沒有短路、漏電、過流保護功能，使用時工作電源及輸出回路要使用相應的過載、漏電、短路保護電路。

9、產品投入運行后，使用單位應作運行記錄，并建立相應的管理制度，

10、其它未盡事宜，請按電器標準的使用要求使用。

本產品解釋權歸巨川電氣所有，詳情請咨詢巨川電氣。
