圖紙型號巨川電氣有限公司DR320-LC 可編程開關控制器

巨川電氣設計人員會根據不同的功能需要,將照明系統分N個回路,并對每回復編碼,安裝時用手扣器將編碼寫入對應地址碼開關,操作人員只需要通過控制面板或直接操作照明控制器就可點亮與熄滅回路照明.另外系統還可實現每回路定時關燈功能,操作非常便. www.forollcaster.cn/

巨川電氣智能照明控制系統是一個分布式控制系統。網絡上的所有設備都是智能化的，并以“點到點”方式進行通信。大多數照明控制系統采用中央控制單元或主控計算機進行控制：如果中央控制單元損壞，整個系統癱瘓，建筑將陷入一片黑暗。同樣的，如果網絡控制電纜斷路，斷電后的所有設備失效，甚至導致整個照明系統失效。如果使用巨川電氣系統，既使存在網絡線纜故障，斷電兩邊的設備將以兩個獨立網絡的形式繼續工作。

 巨川電氣照明控制系統主要控制若干個照明控制器模塊,不同規格的系統可帶控制模塊的數量也不同,在實際操作用,可以直接用照明控制面板操作,也可以由照明控制器(繼電器模塊)來決定某個回路燈亮或熄滅.照明開關為智能型地址碼開關.

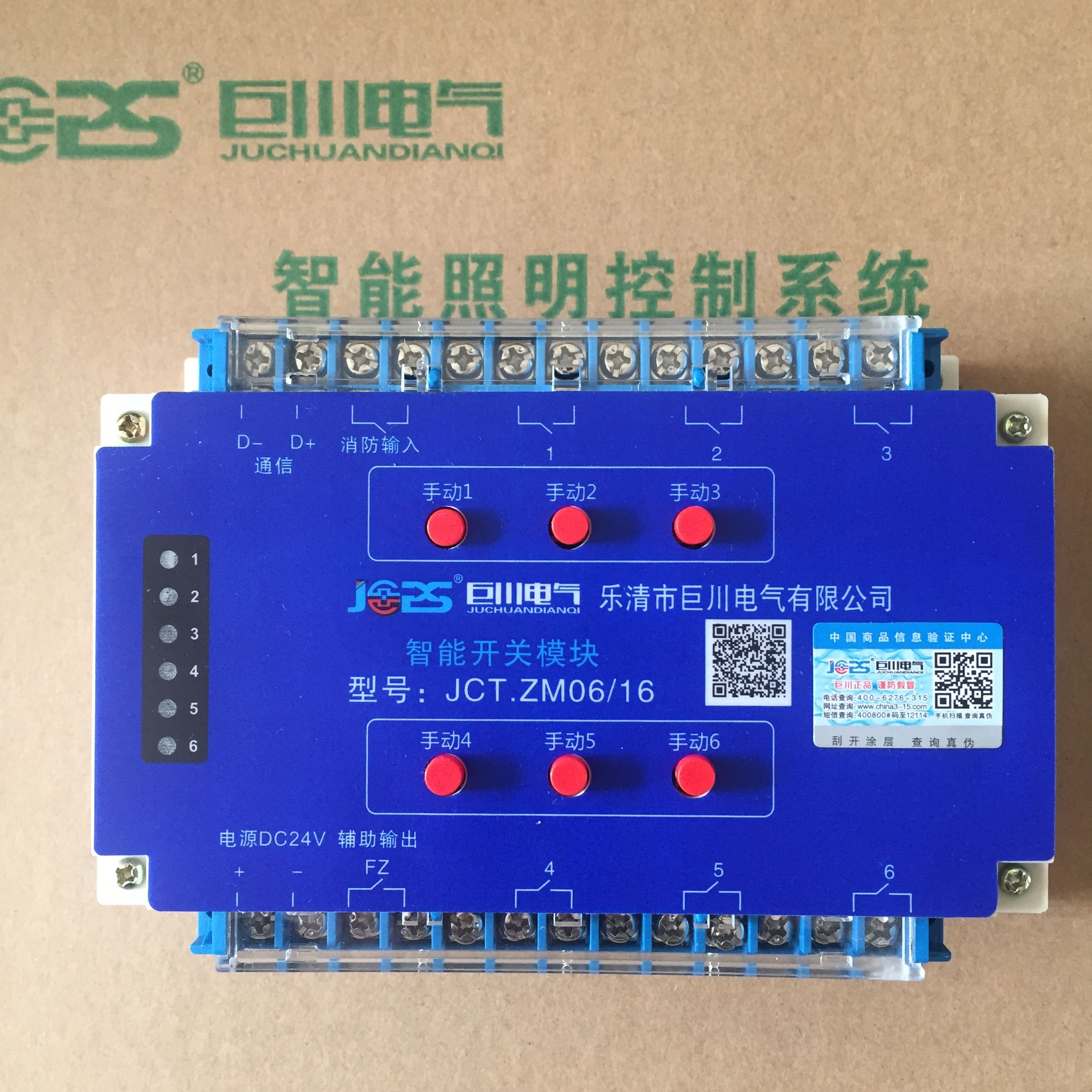

  該照明控制器包含2鍵、4鍵、6鍵、8鍵、12鍵等類型，通訊采用R485總線通訊方式，自帶場景控制，適合智能開關模塊與智能調光模塊等配合使用，具有遠程編程和管理功能。所有元件均采用24VDC工作電源.驅動器為標準模數化元件,采用標準DIN導軌安裝,與控制器集中安裝在一個控制箱內,地址碼開關安裝在車間合適部位.

智能照明模塊型號:

DR320-LC

3回路20A/路數字式可編程開關控制器

DR620-LC

6回路20A/路數字式可編程開關控制器（內置旁路開關）

DR920-LC

9回路20A/路數字式可編程開關控制器（內置旁路開關）

DR1220-LC

12回路20A/路數字式可編程開關控制器（內置旁路開關）

DM411  4回路其中3回路10A/路,1回路16A/路(總功率40A),數字式可編程調光控制器

(電源輸出及每回路輸出均配空開保護輸出回路配旁路開關)

DM611  6回路其中4回路5A/路,2回路10A/路(總功率40A),數字式可編程調光控制器

(電源輸出及每回路輸出均配空開保護輸出回路配旁路開關)

DM802  8回路2A/路,數字式可編程調光控制器,

(每回路輸出均配熔絲保護,輸出回路配旁路開關)

DM802-1  1路5A/路,6回路2A/路(總負載16A),數字式可編程調光控制器,

(每回路輸出均配熔絲保護,輸出回路配旁路開關)

DM802-2  2路5A/路,4回路2A/路(總負載16A),數字式可編程調光控制器,

(每回路輸出均配熔絲保護,輸出回路配旁路開關)

DM620  6回路20A/路,數字式可編程調光控制器

(電源輸出及每回路輸出均配空開保護輸出回路配旁路開關)

DM1205 12回路5A/路,數字式可編程調光控制器

(電源輸出及每回路輸出均配空開保護輸出回路配旁路開關)

DM1213 12回路13A/路,數字式可編程調光控制器

(電源輸出及每回路輸出均配空開保護輸出回路配旁路開關)總功率120A

DM1211 12回路其中9回路10A/路,3回路16A/路(總功率120A),數字式可編程調光控制器

(電源輸出及每回路輸出均配空開保護輸出回路配旁路開關)

DM1220-LS

12回路20A/路,,數字式可編程調光控制器，總功率180A，每項功率不大于63A

(電源輸出及每回路輸出均配空開保護輸出回路配旁路開關)

DM410FD

4回路10A/路及4回路0-10V模擬量輸出.數字式可編程調光控制器

(用于控制熒光燈,節能燈可調光電子鎮流器,導軌式安裝)

DM410FB

4回路10A/路及4回路0-10V模擬量輸出.數字式可編程調光控制器

(用于控制熒光燈,節能燈可調光電子鎮流器,掛壁式安裝)

高頻電子鎮流器熒光燈調光器-單相電源供電

DM1210FB

12回路10A/路及12回路0-10V模擬量輸出.數字式可編程調光控制器

(電源輸出及每回路輸出均配空開保護,用于控制熒光燈,節能燈可調光電子鎮流器)

DM1220FB

4回路10A/路及4回路0-10V模擬量輸出.數字式可編程調光控制器

(電源輸出及每回路輸出均配空開保護,用于控制熒光燈,節能燈可調光電子鎮流器)

液晶顯示控設備

DT600

液晶顯示時鐘管理器

標準軟件及使用手冊

DCS800

中文監控軟件

DCS810

調試軟件

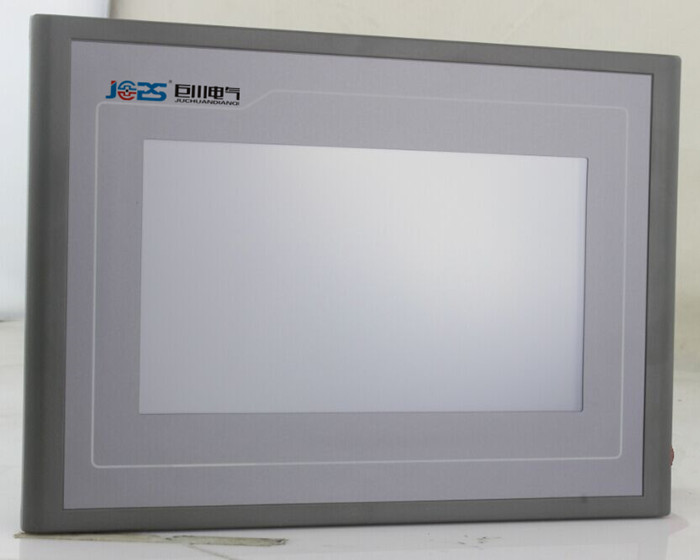

觸摸屏

DTP601

8寸彩色液晶觸摸屏(嵌入式安裝)

DTP601-W

8寸彩色液晶觸摸屏,帶無線遙控功能(嵌入式安裝)
